일렉트로드(플라즈마 형성위해 전기장 생성)와 샤워헤드(가스 균일 살포)

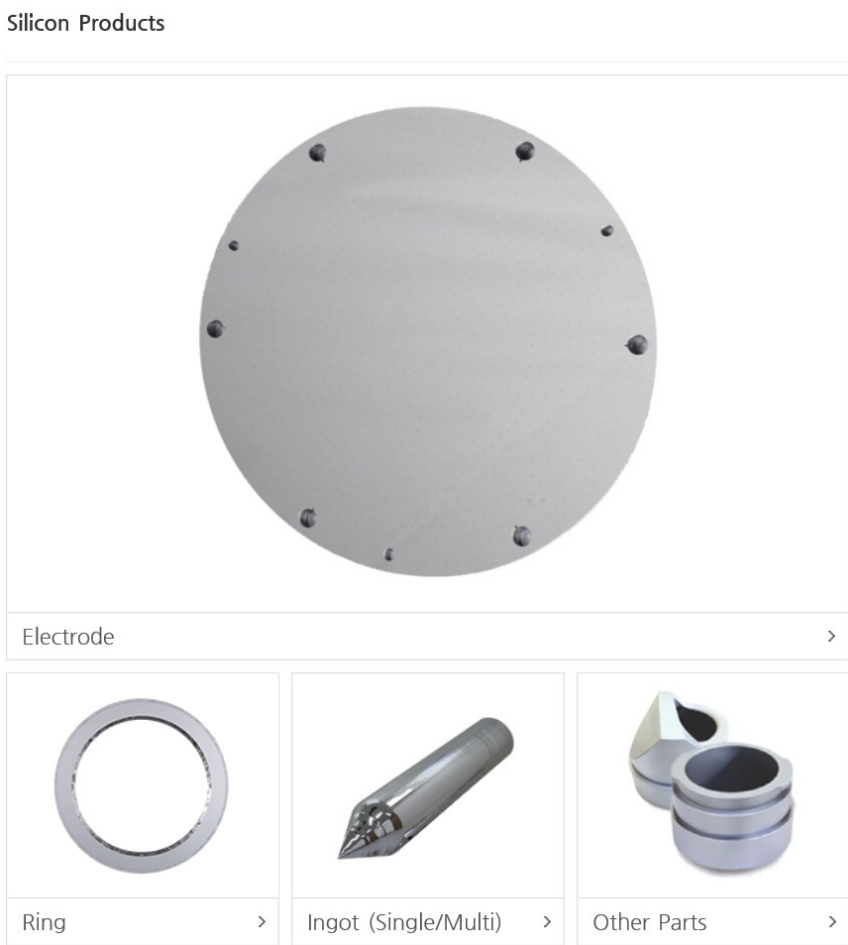

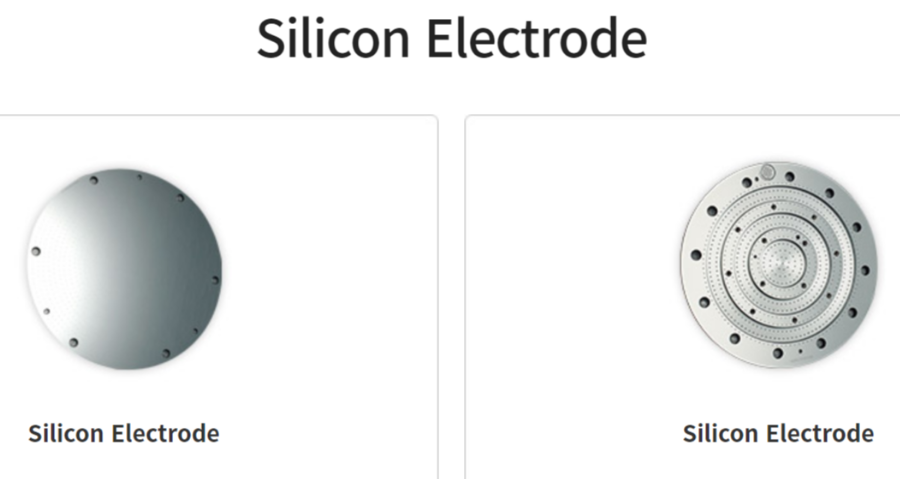

일렉트로드 설치 위치
1. 위치: 챔버 내부의 상단 또는 하단, 혹은 양쪽에 설치될 수 있습니다.
2. 역할: 일렉트로드는 플라즈마를 형성하기 위해 전기장을 생성합니다.
3. 예시: 플라즈마 에칭 공정에서는 상단 일렉트로드와 하단 일렉트로드가 서로 전위를 형성하여 플라즈마를 생성하고 이를 통해 웨이퍼 표면을 가공합니다.



샤워헤드 설치 위치
1. 위치: 챔버 상단, 웨이퍼 위쪽에 설치됩니다.
2. 역할: 반응성 가스를 웨이퍼 표면에 균일하게 분포시킵니다.
3. 예시: CVD 공정에서는 샤워헤드를 통해 반응성 가스가 웨이퍼 전체에 고르게 분포되며, 이를 통해 균일한 증착이 이루어집니다.



공정 목적에 따른 설치 위치 : 공정의 목적과 특성에 따라 일렉트로드와 샤워헤드의 설치 위치는 다음과 같이 결정됩니다:
1. 플라즈마 에칭 공정:
 - 일렉트로드: 상단과 하단에 설치되어 전기장을 생성하고 플라즈마를 형성합니다.
 - 샤워헤드: 일반적으로 사용되지 않음.
2. 플라즈마 증착 (PECVD):

 - 일렉트로드: 플라즈마를 형성하기 위해 설치됩니다.
 - 샤워헤드: 플라즈마 상태의 반응성 가스를 웨이퍼에 균일하게 분포시키기 위해 상단에 설치됩니다.
3. 화학 기상 증착 (CVD):
 - 일렉트로드: 사용되지 않음.
 - 샤워헤드: 반응성 가스를 균일하게 분포시키기 위해 상단에 설치됩니다.
4. 물리 기상 증착 (PVD):
 - 일렉트로드: 사용되지 않음.
 - 샤워헤드: 특정 조건에서 사용될 수 있지만, 주로 증발원이나 스퍼터 타겟이 웨이퍼 위쪽에 위치함.



차이점 요약

• 기능: 일렉트로드는 주로 전기장을 생성하는 데 사용되는 반면, 샤워헤드는 반도체 웨이퍼 위에 가스를 분포시키는 데 사용됩니다.
• 구성 및 재료: 일렉트로드는 전도성이 좋은 금속으로 만들어지며, 샤워헤드는 화학적으로 안정적인 금속이나 세라믹으로 만들어집니다.
• 사용 공정: 일렉트로드는 플라즈마 에칭 및 증착 공정에서, 샤워헤드는 CVD 및 PVD와 같은 증착 공정에서 사용됩니다.
